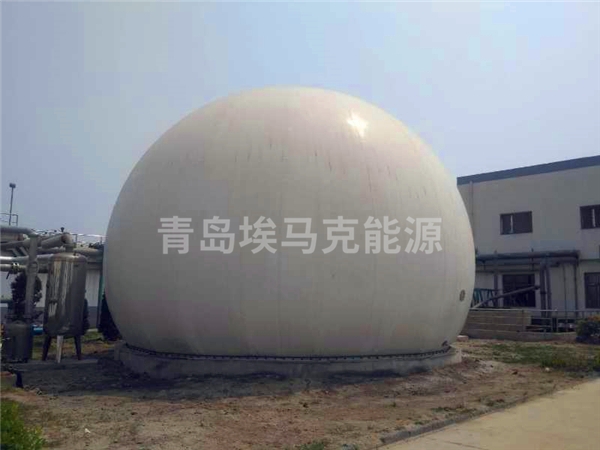

双膜气柜中测量系统由永磁铁干簧管测量杆（里部有干簧管与数据处理芯片）及数据采集板构成。

一、永磁铁作用及安装：

磁铁安装在配重盘上，磁铁的作用是随着配重盘的升降而上下浮动、从而使其附近的干簧管闭合。即通过和干簧管的配合，将高度信号转换成为电信号。

二、数据采集板构成及工作机制：

数据采集板由主芯片、时钟芯片存储芯片，通信芯片和接插件组成，数据采集板的作用是通过扫描明确闭合式干簧管这位置，同时把闭合的时间与干簧管的高低度以记录的方式暂存于存储芯片内，再通过通信芯片将存储的数据输送给上位机。

三、测量杆构成及工作机制：

双膜气柜测量系统中的测量杆由多级级联的干簧管传感器组组成，每块干簧管传感器组是由1个信号转换板与多个干簧管构成，干簧管中具体的数量是由信号板芯片的类型来决定，测量杆的用处是把转换成为电信号的信号传送给数据采集板。系统的测量精度可以根据相邻2个干簧管的间距决定。

将每个干簧管传感器组的信号转换板进行级联，通过芯片级联实现数据串联传输，使测量杆可以尺度较大的进行设计生产。信号转换板之间由5根线相互连接7~18。其中U1、U2表示两块相同的74HC165芯片，两块芯片的电源线地线、时钟信号线移位控制线互相串联，U1的串行输出DS和U2 的Q7相连，U1的Q7为数据输出端。双膜气柜中的测量系统级联以后的末后一阶信号转换板和数据采集板相接连。
